Sistema de localización de puntas de ECG
PILOT TLS
Descripción
PILOT TLS™ es un sistema avanzado diseñado para facilitar el posicionamiento preciso de catéteres venosos centrales (CVC, PICC y… Seguir leyendo
Indicación
Control del posicionamiento de la extremidad distal de catéteres centrales.
Descripción
PILOT TLS™ es un sistema avanzado diseñado para facilitar el posicionamiento preciso de catéteres venosos centrales (CVC, PICC y reservorios) mediante la identificación en tiempo real de la onda P máxima utilizando el método de electrocardiografía endocavitaria (ECG). Compatible con catéteres centrales de varios tamaños, desde el paciente pediátrico hasta el adulto.
PILOT TLS muestra en tiempo real la altura de la onda P, adquiriendo la señal de ECG a través del catéter, que actúa como electrodo. Esto permite al operador identificar la posición del catéter correspondiente a la máxima amplitud de la onda P.
- Gracias a PILOT TLS, el catéter se utiliza como una bujía de Hegar, sustituyendo la desviación amarilla (hombro
izquierdo), que permite la observación continua y simultánea del electrocardiograma superficial (tercera desviación).
- PILOT TLS también detecta la onda P bifásica. En este caso, la banda central verde se vuelve naranja.
- PILOT TLS permite reconocer cada QRS, calcular la línea isoeléctrica del complejo y utilizarla para calcular la altura de la
onda P.
Funcionamiento
El sistema utiliza el catéter como electrodo para adquirir la señal intracavitaria de ECG. A medida que el catéter avanza hacia el nódulo sinoauricular, la amplitud de la onda P aumenta, permitiendo al operador identificar la posición óptima de la punta del catéter.
- Visualización en tiempo real de la altura de la onda P.
- Detección de onda P bifásica (la banda central verde se torna naranja).
- Cálculo automático de la línea isoeléctrica y reconocimiento del complejo QRS.
- Modo Pilot con indicador de color para seguir la progresión del catéter.
Ventajas Clínicas
- Mayor precisión que los métodos tradicionales como rayos X o fluoroscopia.
- Reducción de exposición a radiación para el paciente y el personal médico.
- Compatible con pacientes con fibrilación auricular (FA) gracias a su modo específico.
Características Técnicas
- Medición precisa de la onda P en milivoltios (resolución de 0,008 a 0,062 mV; valor por defecto: 0,031 mV).
- Posibilidad de guardar procedimientos para documentación clínica.
- Enchufe: Europeo
- Idioma: Español

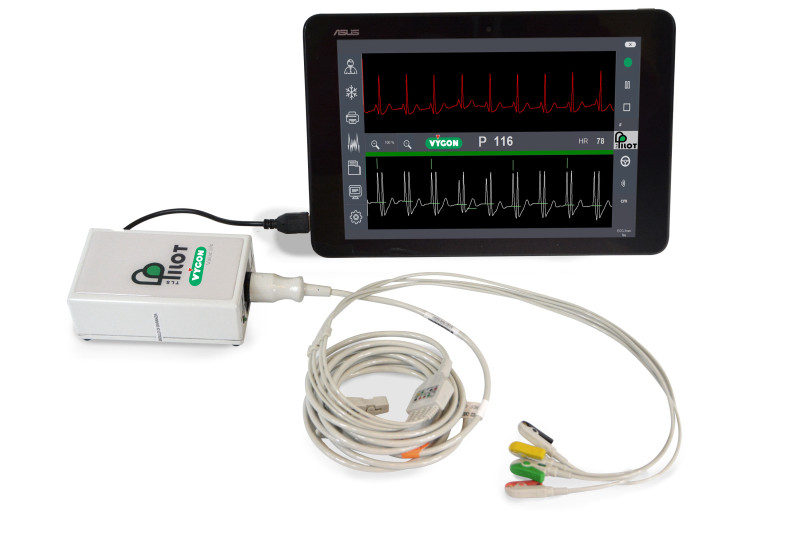

Componentes del Sistema
- Tableta PC con software PILOT TLS™ (código TAB10)
- Dimensiones: 130 x 80 x 80 x 45 mm
- Peso: 617 g
Referencias y especificaciones
Embalaje | |||
---|---|---|---|
Favourites | Código | Unidades/Caja | Unidades/Cartón |
VSKTAB10 | 1 | 1 | |
VSKTLS001 | 1 | 1 | |
VSKTLSMF06 | 1 | 1 |
Información complementaria
-
Contiene látex No
-
Presencia de productos de origen animal u orgánico No
-
Apirógeno No
